In-Line hringlaga aðdáendur EK Series

Ný hönnun

Tvöfaldur innsiglihring hönnun dregur úr hávaðastigi, hærri getu og kyrrstæðum þrýstingi.

Hraðastýranlegt

Hægt er að stjórna aðdáandi hraða.

Ofhitnun verndar

Mótor hafa samþætt hitauppstreymi við sjálfvirka endurstillingu.

Rakaþol

Hylki er framleitt með galvaniseruðu stáli og dufthúðað fyrir mikla tæringarþol.

Auðvelt uppsetning

Hringlaga leiðartenging með sérstökum krappi og stíflum, gerir það auðvelt að setja upp.

Heill aukabúnaður kerfisstillingar

Allir viðeigandi fylgihlutir aðdáenda, svo sem seðlabankastjóri, festingarfesting, klemmur, athugaðu loki, hljóðdeyfi, loftframboð og útblástur, inntöku glugga, inntöku á vegg, ryðfríu stáli, síubox, sjálfjafnvægi loki osfrv. Skal gera sér grein fyrir því að einn-stöðva þjónustu við ferskt loftkerfi og uppsetningarhandbækur allra hýsingaraðila og aukabúnaðar skulu vera festar.

EK Series Maximum Air Volume 1873m³\/klst., Hámarksþrýstingur 841pa, viðmótstærð frá 100mm -400 mm.

Viðeigandi staður

EK Series Circular Duct aðdáendur með víðtæka notkun í byggingu \/ skipi \/ hóteli \/ skrifstofu \/ heimili eða sem örvunaraðdáandi fyrir langa vegi er hægt að nota hærri skilvirkan og orkusparandi EB mótor fyrir alla EK Series aðdáendur í stað AC mótors.

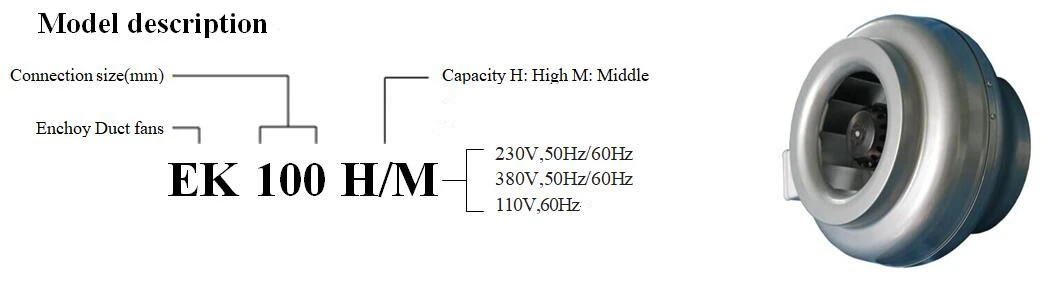

Líkanalýsing

Almennar aðdáandi staðreyndir Lýsing

• Vifturinn er notaður til flutninga á „hreinu“ lofti, sem þýðir ekki ætlað fyrir eldvarnarefni, sprengiefni, mala ryk, sót osfrv.

• Vifturinn er búinn ósamstilltur ytri snúningsleiðslu mótor með viðhaldsfrjálsum lokuðum kúlufyrirtækjum.

• Þéttinn hefur endanlegan líftíma og ætti að skiptast á eftir 45, 000 klukkustundir af óperu (um það bil 5 ár) til að tryggja hámarksvirkni. Gallaður þétti getur valdið skemmdum.

• Til að ná hámarks líftíma fyrir innsetningar í rökum eða köldu umhverfi ætti aðdáandinn að starfa stöðugt.

• Hægt er að setja viftuna fyrir utan eða í öðru röku umhverfi. Gakktu úr skugga um að aðdáendahúsið sé búið frárennsli.

• Hægt er að setja viftuna upp í hvaða stöðu sem er.

Uppsetning

• Viftan verður að vera sett upp samkvæmt loftstefnu merkimiðanum á viftunni.

• Vifturinn verður að vera tengdur við leiðslur eða búinn öryggisgrill.

• Viftan ætti að vera sett upp á öruggan hátt og ganga úr skugga um að engir erlendir hlutir séu skilnir eftir.

• Aðdáandi ætti að vera settur upp á þann hátt sem auðveldar þjónustu og viðhald.

• Setja ætti aðdáandann upp á þann hátt að ekki er hægt að troða titringi til leiðar eða byggingar.

• Til að stjórna hraðanum er hægt að tengja spennir, þríþétt eða tíðnibreytir.

• Raflagningarmynd er beitt innan á gatnamótakassanum eða meðfylgjandi sérstaklega.

• Viftan verður að vera sett upp og tengja rafmagns á réttan hátt jarðtengdur.

• Notaðu alltaf innri hitakerfið, sjá raflögn.

• Rafmagnssetningar verða að vera gerðar af viðurkenndum rafvirkjara.

• Rafmagnssetningar verða að vera tengdar við staðbundna spennufrjálsa rofa eða með læsanlegum höfuðrofa.

Aðgerð

Þegar byrjað er, vertu viss um að:

• Straumurinn fer ekki yfir meira en +5% af því sem kemur fram á merkimiðanum.

• Tengisspennan er á milli +6% til –10% af hlutfallsspennunni.

• Enginn hávaði birtist þegar hann byrjar aðdáandi.

• Snúningsstefna við 3- fasa mótora eru samkvæmt merkimiðanum.

Hvernig á að höndla

• Viftan verður að flytja í pökkun sinni þar til uppsetningin er komin í veg fyrir að flutningskaðabætur, rispur og viftan verði óhrein.

• Athygli, leitaðu að skörpum brúnum og hornum.

Viðhald

• Fyrir þjónustu, viðhald eða viðgerð hefst verður aðdáandinn að vera spennanlegur og hjólið verður að hafa stöðvast.

• Hugleiddu þyngd viftunnar þegar þú fjarlægir eða opnaðu stærri aðdáendur til að forðast að jafna og ágreining.

• Hreinsa þarf aðdáandann þegar þess er þörf, að minnsta kosti einu sinni á ári til að viðhalda getu og til að forðast, ójafnvægi sem getur valdið óþarfa skaða á legum.

• Aðdáendalögin eru viðhaldslaus og ætti aðeins að endurnýja þau þegar nauðsyn krefur.

• Þegar þú hreinsar viftuna má ekki nota háþrýstingshreinsun eða sterkan upplausn.

• Hreinsun ætti að gera án þess að losa eða skemma hjólið.

• Gakktu úr skugga um að það sé enginn hávaði frá viftunni.

Bilunargreining

1. Gakktu úr skugga um að það sé spenna fyrir viftuna.

3.. Athugaðu hitakerfið\/mótorvörnina. Ef það er aftengt verður að gæta orsök ofhitunar um, ekki að endurtaka það. Til að endurheimta handvirkan hitauppstreymi verður spennan skorin í nokkrar mínútur. Stærri mótorar en 1,6a geta verið með handvirka endurstillingu á mótornum. Ef það er með sjálfvirkan hitauppstreymi verður endurstillingin gerð sjálfkrafa þegar mótorinn er kaldur.

4. Gakktu úr skugga um að þéttarinn sé tengdur, (eingöngu áfangi) samkvæmt raflögn skýringarmyndarinnar.

5. Ef aðdáandinn virkar enn ekki er það fyrsta sem þarf að gera að endurnýja þéttinn.

6. Ef ekkert af þessu virkar, hafðu samband við aðdáendafyrirtæki þinn.

Ábyrgð

Ábyrgðin gildir aðeins við skilyrði að viftan sé notuð í samræmi við þessar „leiðbeiningar um notkun“.

Þrýstingur \/ flæðiskýringar skýringar

Fig. 1:

Viftuferillinn lýsir getu viftunnar, þ.e. flæði viftunnar við mismunandi þrýsting við Actation Inpructing.

Viftuskýringarmyndin hefur þrýstinginn í Pascal, PA, á lóðrétta ásnum og rennslið í rúmmetrum á sekúndu, m³\/s, á lárétta ásnum.

Punkturinn á viftuferlinum sem sýnir straumþrýsting og rennsli er kallað aðdáendur vinnustað. Í dæminu okkar er það merkt með P.

Ef þrýstingurinn eykst í leiðslunum færist vinnupunkturinn meðfram viftuferlinum og þess vegna fæst lægra flæði. Í dæminu myndi vinnupunkturinn hreyfa sig.

Fig. 2:

Kerfislínan lýsir heildarhegðun loftræstikerfis (leiðum, hljóðdeyfi og lokum.).

Meðfram þessari kerfislínu, S, færði Pointis frá P2 í P3 þegar snúningshraði breyttist.

Greinileg spennuþrep með td. Spenni framleiðir mismunandi viftuferla, 135 V og230 V, tilgreind í dæminu.

Fig. 3:

Viftubílar okkar sýna heildarþrýstinginn í Pascal. Heildarþrýstingur=truflanir + Dynamic Pres-Sure.

Static þrýstingur er þrýstingur viftu miðað við andrúmsloftsþrýstinginn. Það er þessi þrýstingur sem skal sigrast á þrýstissipi loftræstikerfisins.

Kraftur þrýstingur er reiknaður þrýstingur sem myndast við útrás viftunnar og er mostly vegna lofthraða. Dynamic þrýstingurinn lýsir þannig hvernig viftan er að virka. Kraftmikinn þrýstingur er kynntur með ferli, sem byrjar á Origo, sem eykst með auknu flæði. Hátt kraftmikinn þrýstingur getur með röngum leiðar tengingu framleiða háþrýstingsmissi. Ef þrýstistap í kerfinu er þekkt verður að finna aðdáandi sem mun á milli heildar og kraftmikins þrýstings samsvarar þrýstingsmissi í kerfinu.

Hljóðgögn skýring

Hljóðgögn í þessum bæklingi eru byggð á eftirfarandi skilgreiningum: Í kerfinu verður að finna.

Punktarnir sem hljóðgögnin eru kynnt fyrir eru meðfram kerfislínunni sem skilgreind er af þrýstingnum og flæðinu sem fram kemur í hljóðgögnum borð fyrir hvern aðdáanda. Það eru þrjár gerðir af hljóði í þessum borðum; Inntak og útrásarhljóð eru mæld í leiðslum en hljóðið í kring er mælt utan viftu og leiðarkerfis. Fyrir allar þessar tegundir hljóðs eru hljóðaflsstigin kynnt í áttund hljómsveitum. Fyrir hljóðið í kring hefur einnig verið reiknað hljóðþrýstingsstigið. Mælingar eru gerðar samkvæmt ISO 3741 fyrir nærliggjandi hljóð eða ISO 5136 fyrir hljóð mælt við leiðslu.

Hljóðmælingar á Enchoy eru gerðar samkvæmt ISO-stöðlum og með aðdáendunum í húsum sínum vegna þess að þetta er nálægt raunveruleikagildum.

ISO-METHOD:Mæling er gerð í leiðslum með tilgreindri hönnun og tengingu sem ekki endurspeglar. Mælingar og útreikningar eru gerðar í 1\/1 áttundu band.

Mælingar á viftunni án þess að húsnæði hans leysist í neðri hljóðinu. Verslunarsamtökin Ashrae í Bandaríkjunum, er fullyrt í beitingu hljóðgagna framleiðenda, að afleiðing hljóðmælingar á viftu án þess að það er húsnæði er 5-10 db lægra í áttund hljómsveitum frá 250 Hz og lægri en aðdáandi í húsnæði þess.

AMCA-METHOD:Mæling er gerð af viftunni án þess að það er húsnæði í anechoic herbergi, sem hefur í för með sér lægra hljóðstig.

Nákvæmni mælinga

Þegar ISO, International Standards Organization, greindi ISO, einnig ónákvæmni mælinga í mismunandi Octave Band (90% nákvæmni þegar þróað var mælingaraðferðina fyrir hljóðstyrkinn í mismunandi Octave Band (90% nákvæmni).

Octave Band (Hz)	63	125	250	500
Ónákvæmni (DB)	±5.0	±3.4	±2.6	±2.6
Octave Band (Hz)	1000	2000	4000	8000
Ónákvæmni (DB)	±2.6	±2.9	±3.6	±5.0

Hljóðstigið

Hljóðstigið, LW (A) er notað til að reikna hljóðið úr öllu loftræstikerfinu. Þetta kerfi getur verið samsetning grilla, dempara og dreifinga til dæmis.

Hljóðstigið er mælt gildi samkvæmt stöðlum og það segir ekki hvernig hljóðið birtist þar sem hljóðkrafturinn er óháð einkennum staðsetningar viftunnar. Til þess að líkjast manna eyra er A-sían notuð tilgreind með LW (A) mæld í DB (A) mælikvarði í DB (A).

Hljóðþrýstingsstigið

Hljóðþrýstingsstigið, LP eða LP (A), segir hvernig eyra mannsins skráir hljóðið. Það er háð hljóðaflsstigi, fjarlægð frá uppruna, takmarkanir á útbreiðslu og hljóðeinangrun í herberginu.

Hljóðþrýstingsstigið er kynnt fyrir herbergi með herbergi með samsvarandi frásogssvæði 20m². 7db munur samsvara fjarlægð Ca 3M, þar sem hljóðið er sent frá í hálfgerða fjölgun.

Hægt er að reikna hljóðþrýstingsstigið sem: lp=lw +10 log (q\/4τr 2+4\/a)

A=er samsvarandi frásogssvæði herbergisins q=er fjölgun gerð:

Q =1 er kúlulaga fjölgun

Q =2 er hálf kúlulaga fjölgun

Q =4 er fjórðungs kúlulaga fjölgun

Fyrir frjálsa vettvangsmálið, þ.e. frá þakviftu, er hljóðþrýstingstigið kalkað sem: lp=lw +10 logq\/4τr2.

Með LW (A) TOT við 63dB (a), 5 metra fjarlægð, hálfkúluútbreiðsla og frjáls vettvangsmál, verður niðurstaðan LP (a) =63+10 log2\/4τ 5²=63-22=41 db (a)

Og við 10 metra: lp (a) =63+10 log2\/4τ 10²=63-28=35 db (a)
